DEBITMETRE A ULTRASON SERIE SU 8020 – 14m3/H – 1 » Gm

Capteur de débit à ultrason série SU.
Mesure précise du débit d’eau ultrapure et d’eau
Le tube de mesure robuste en acier inox sans composants offre une grande résistance aux fluides et une étanchéité durable
La méthode de mesure inline de haute précision élimine toute influence due aux variations d’épaisseur des parois et aux matériaux des tubes
La LED d’état de fonctionnement signale l’état du détecteur et permet de tirer des conclusions sur la qualité du process
Réglage facile via des boutons-poussoirs ou paramétrage via IO-Link
Caractéristiques:
– Etendue de mesure débit:
1…240 l/min – 60…14400 l/h – 0,06…14,4 m³/h _ résolution 1l/h
– Etendue de mesure température:
-20°C…100°C _ résolution 0.1°C
– Raccord process:

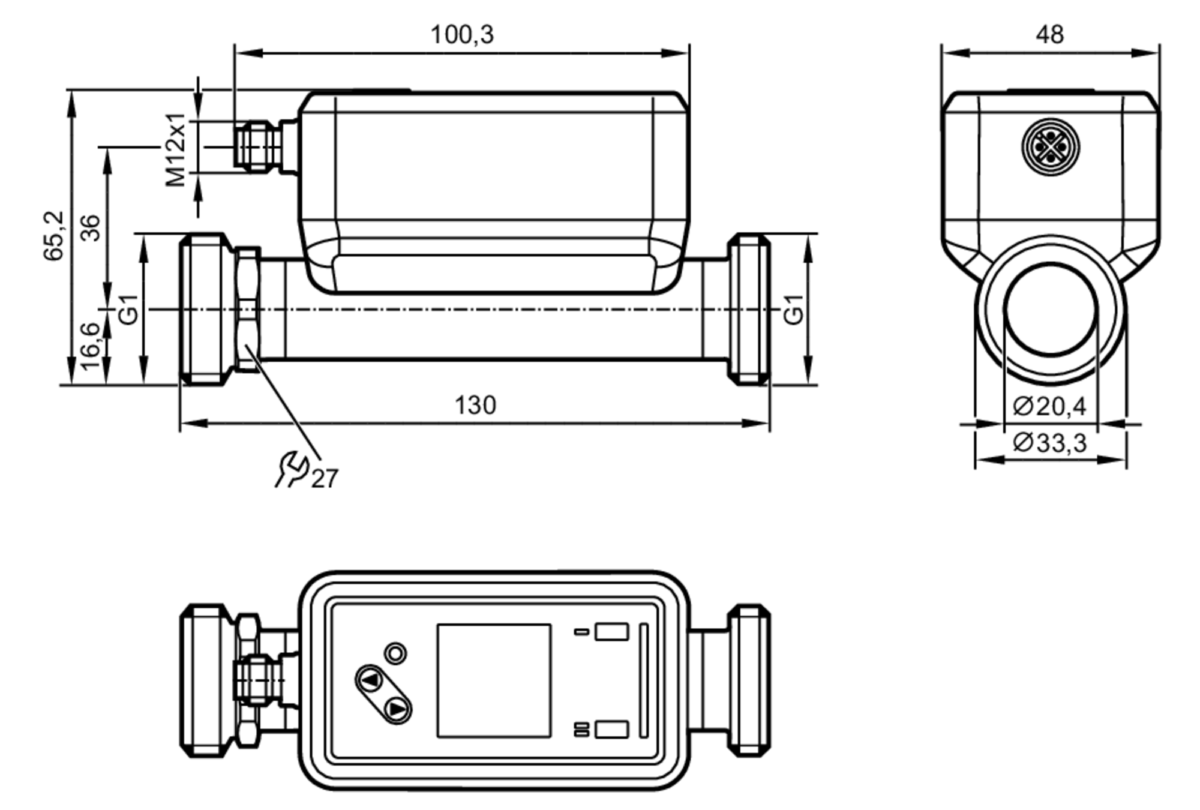

G 1 DN25 filetage extérieur
– Type Montage :
Longueur droite d’entrée 5xDN – longueur droite de sortie 1xDN
– Interface IO-Link : COM2 (38,4 kBaud)
– Tension d’alimentation:
18…32 DC (selon TBTS/TBTP) / Consommation <75 mA
– Sorties: 2 x
– Type signaux:
signal de commutation; signal d’impulsion; signal analogique; IO-Link; signal fréquence; signal de diagnostic; signal de commutation du totalisateur

– OUT 1 / IO Link:
sortie de commutation Surveillance du débit
sortie de commutation Surveillance de la température
Sortie d’impulsions compteur totalisateur
Sortie fréquence Surveillance du débit
Sortie fréquence Surveillance de la température
Sortie de diagnostic détection du sens du débit / qualité du signal
sortie signal Compteurs afficheurs avec présélection
– OUT2 /InD:
sortie de commutation Surveillance du débit
sortie de commutation Surveillance de la température
Sortie d’impulsions compteur totalisateur
sortie analogique débit
sortie analogique température
Sortie de diagnostic détection du sens du débit / qualité du signal
sortie signal Compteurs afficheurs avec présélection
entrée remise à zéro du compteur
