TEKBA EML 603 PVDF/FKM-B – 5L/H – MANUEL

TEKBA EML 603 PVDF/FKM-B – 5L/H – MANUEL – EML603NNHH00000 – SEKO

Fonctionnalités principales :

• Dosage manuel avec réglage précis de la fréquence

• Entrée pour sonde de niveau, permettant de prévenir le fonctionnement à sec et d’alerter l’utilisateur lorsque le contenant de produit est presque vide

• Fréquence maximale : 160 coups/minute

Caractéristiques techniques :

• Alimentation : 100–240 VAC – 50/60 Hz

• Consommation : 17 à 22 W

• Matériaux de construction :

  • Corps : PVDF

  • Membrane : PTFE

  • Billes : Céramique

  • Joints : FKM-B

Plage de débits :

• 4 l/h à 12 bar → 0,42 mL/coup

• 5 l/h à 10 bar → 0,52 mL/coup

• 6 l/h à 8 bar → 0,63 mL/coup

• 8 l/h à 2 bar → 0,83 mL/coup

Kit d’installation inclus :

• Crépine d’aspiration et clapet d’injection en PVDF

• Raccords aspiration PVC 4×6 mm

• Raccord Refoulement PVDF 4×6 mm

• Tubing Aspiration ( 4 m PVC souple 4×6 ) et tubing refoulement (2m PVDF 4×6)

• Raccord DIN entrée niveau bas

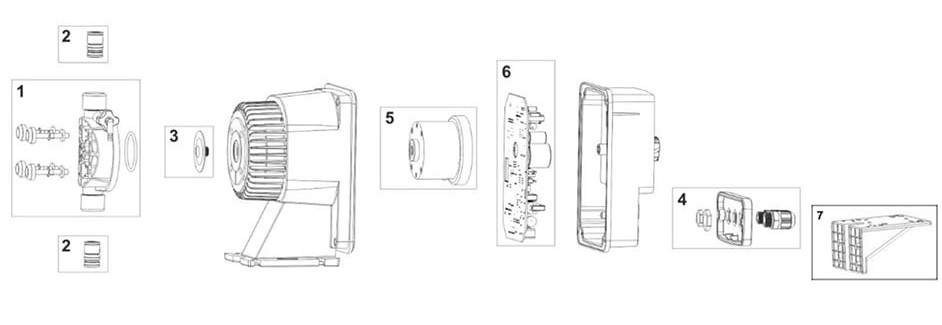

Vue éclatée :

Téléchargez la vue éclatée complète de la pompe TEKBA EML603 pour faciliter l’identification et le remplacement des composants.

Pièces détachées disponibles :

1 – EM99107219 – CORPS DE POMPE
2 – EM99070105 – BOITE A CLAPETS ASPI/REFOULEMENT
3 – EM99106975– MEMBRANE
4 – RIC0153058 – RACCORD DIN 2 PINS
5 – EM99107046 – ELECTROAIMANT
6 -EM99107255 – CIRCUIT ELECTRONIQUE
7 – EM99106744 – TABLETTE FIXATION MURALE XL
7 – EM99106910 – TABLETTE FIXATION MURALE MINI

8 – EM99106746 – JOINT MEMBRANE
9a – EM99106500 – KIT ECROU 1/2 » CREPINE POUR PVC 4X6
9a – EM99106500 – KIT ECROU 1/2 » ASPI. (CORPS POMPE) TUBE PVC 4×6
9b – EM99107227 – KIT ECROU 1/2 » REFOUL. ( CORPS POMPE) TUBE PTFE/PVDF 4×6 & KIT ECROU 1/2 » CLAPET INJECTION TUBE PTFE/PVDF 4×6
10 – EM99106692 – VIS DE PURGE
/ – RIC0153061 – CLAPET D’INJECTION
/ – 9900107122 – CREPINE D’ASPIRATION

🔗 Lien vers le site du fabricant : SEKO
