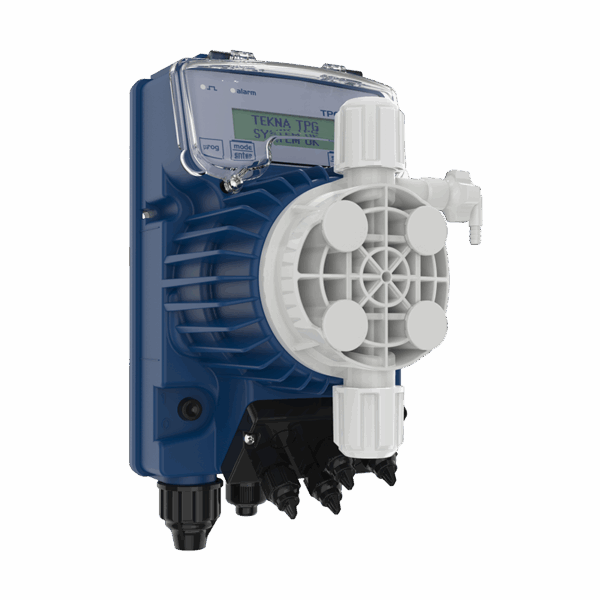

POMPE ELECTROMAGNETIQUE SEKO TEKNA EVO TPG 603 FPM MULTIFONCTION

La pompe doseuse électromagnétique SEKO TPG 603 est une pompe digitale multifonction à débit proportionnel de la gamme TEKNA EVO.

Lien vers le site du fabricant : SEKO

Fonctionnalités de la pompe de dosage TPG :

• Dosage manuel
• Proportionnel à signal 0/4-20mA ou 20-0/4mA (asservissement instrument ou débitmètre)
• Proportionnel à signal impulsionnel(contact sec type compteur émetteur d’impulsion):
  • Dosage proportionnel en PPM (suivant rapport impulsion /litre du compteur – concentration produit et valeur en ppm à injecter)
  • Multiplication
  • Division
  • Batch ( dosage par lot) = à réception d’un signal extérieur (contact sec) la pompe dose un volume en ml préréglé et suivant un intervalle de temps défini.
• Fonction Minuteur asservie à un signal externe (Trigger = ordre de marche externe)

Gestion du débit max de la pompe

Calibration du débit manuellement ou automatiquement via le programme

Protection par Mot de passe

Statistiques ( heures de fonctionnement de la pompe / nombre de coups de la pompe / quantité dosée (pertinent si calibration effectuée)

Capteur de débit (si capteur de flux monté sur pompe) = il crée un défaut si le capteur constate qu’aucun produit ne passe au refoulement de la pompe lors du dosage
Entrée On-Off (interrupteur à distance) pour mettre en pause la pompe.

Entrée sonde de niveau pour éviter le dosage à sec et prévenir l’opérateur que le contenant de produit est presque vide

Matériaux pompe TEKNA EVO TPG603NHH0000:

Corps PVDF – membrane PTFE – Billes céramiques – joints FKM-B

Kit d’installation comprenant:

Crépine aspiration et clapet d’injection PVDF – Connexions aspiration PVC 4×6 – Refoulement PE 4×6 – Etrier de fixation mural et équerre fixation tablette

Fréquence maximale : 160 Coups /minute

Alimentation 100-240VAC – 50-60HZ – Consommation: 15 à 22 W

Plage de débit:

4 l/h à 12 Bar – 0.42 mL/coups

5 l/h à 10 Bar – 0.52 mL/coups

6 l/h à 08 Bar – 0.63 mL/coups

8 l/h à 02 Bar – 0.83 mL/coups

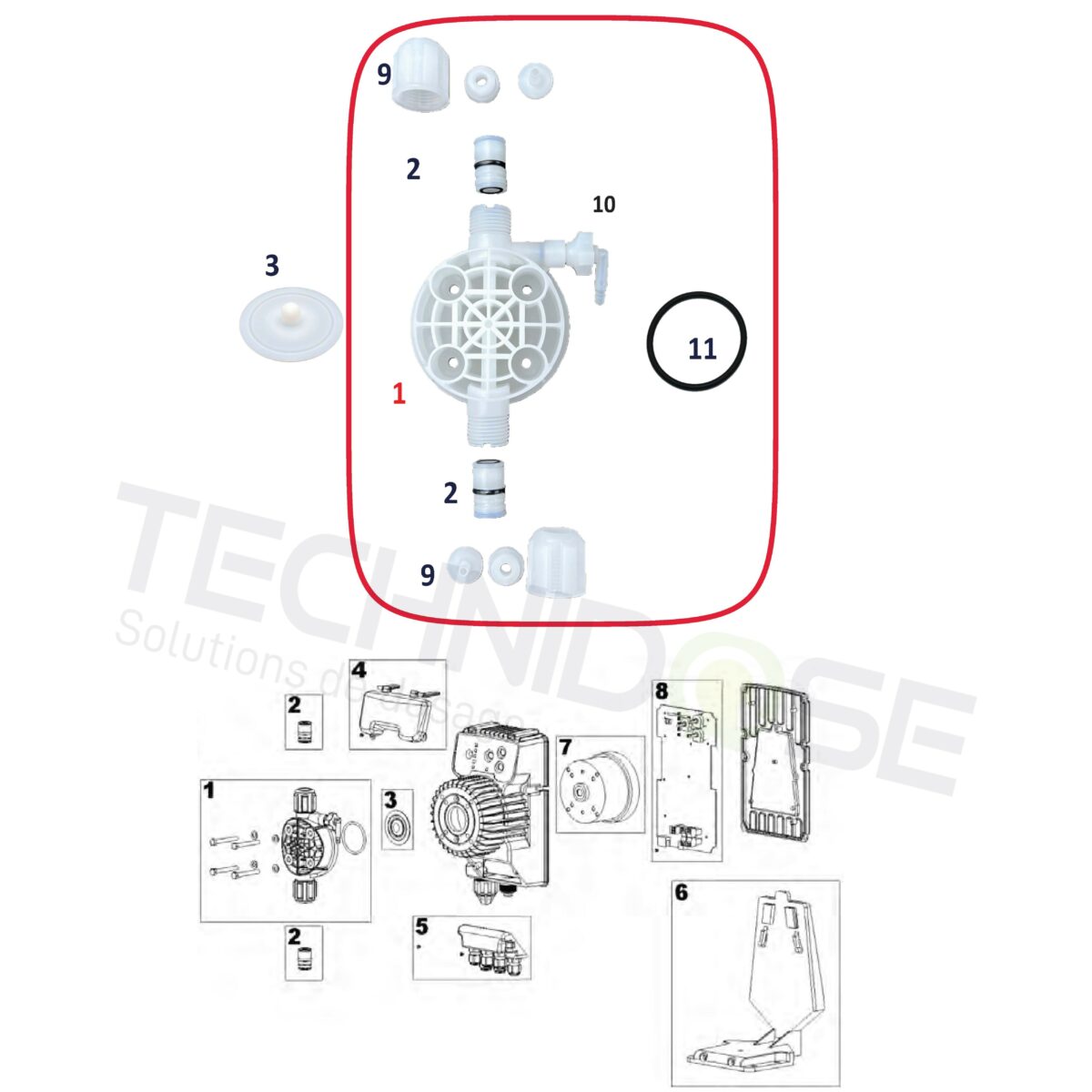

Vue éclatée  pompe TEKNA EVO TPG 603 :

Retrouvez la vue éclatée de la pompe TPG à télécharger ici

Pièces détachées POMPE TEKNA EVO TPG 603 PVDF et joints FKM-B :

1 – EM99106490 – CORPS DE POMPE
2 – EM99070105 – BOITE A CLAPETS ASPI/REFOULEMENT
3 – EM99106975– MEMBRANE
4 – EM99106496 – COUVERCLE PANNEAU TRANSPARENT
5 – NEANT
6 – EM99106353 – EQUERRE DE FIXATION
7 – EM99107046 – ELECTROAIMANT
8 – EM99106532 – CIRCUIT ELECTRONIQUE
9 – EM99106500 – KIT ECROU ASPIRATION / REFOULEMENT POUR PVC OU PE 4X6
10 – EM99106692 – VIS DE PURGE
11 – EM99106746 – JOINT MEMBRANE
/ – 9900107163 – CLAPET D’INJECTION
/ – 9900107122 – CREPINE D’ASPIRATION
/ – EM99106715 – CLAVIER TPG
